طراحی اتاق تمیز مطابق استاندارد GMP (Good Manufacturing Practice) یکی از مهم‌ترین مراحل ایجاد محیط‌های کنترل‌شده برای تولید محصولات دارویی، تجهیزات پزشکی و سایر محصولات حساس به آلودگی است. هدف از طراحی کلین‌روم GMP تنها ایجاد محیطی با هوای تمیز نیست؛ بلکه تمام اجزای فضا، از معماری و مسیر ورود و خروج گرفته تا سیستم تهویه، فیلتراسیون، اختلاف فشار، جریان هوا، سطوح داخلی و نحوه جابه‌جایی مواد و افراد، باید به‌گونه‌ای طراحی شوند که احتمال آلودگی و Cross Contamination به حداقل برسد.
GMP یک سیستم جامع برای اطمینان از تولید و کنترل مداوم محصولات مطابق الزامات کیفی است و الزامات آن فقط به تجهیزات محدود نمی‌شود؛ ساختمان، فضاهای تولید، تجهیزات، کارکنان، فرآیندها و مستندسازی نیز بخشی از این سیستم هستند.
در این مقاله بررسی می‌کنیم طراحی اتاق تمیز بر اساس GMP چگونه انجام می‌شود، چه عواملی در طراحی باید در نظر گرفته شوند و چه ارتباطی میان GMP، HVAC و استانداردهای سری ISO 14644 وجود دارد.

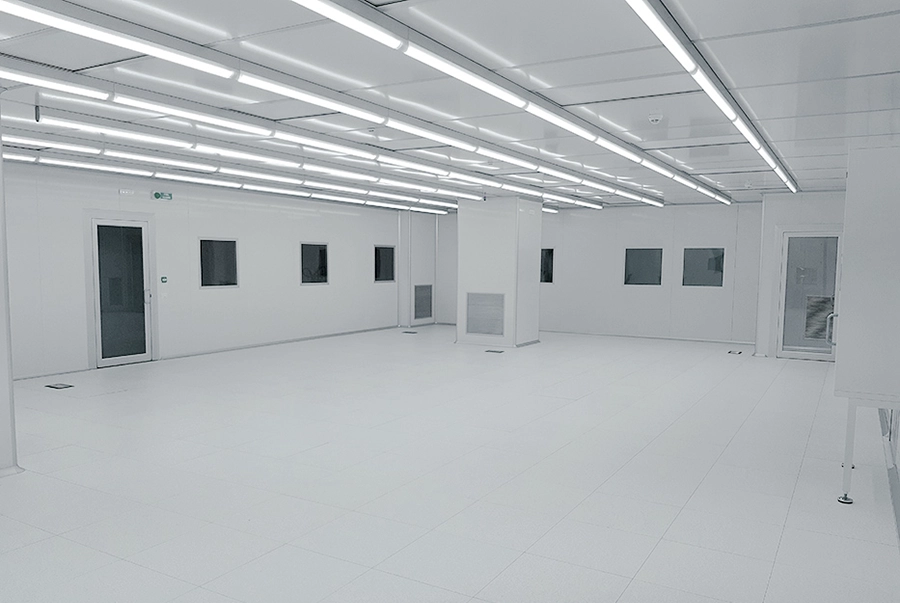

GMP چیست و چه ارتباطی با اتاق تمیز دارد؟
GMP یا Good Manufacturing Practice مجموعه‌ای از اصول و الزامات برای اطمینان از کیفیت، ایمنی و یکنواختی تولید محصولات است. در صنایع دارویی، یکی از مهم‌ترین اهداف GMP، کاهش ریسک‌هایی مانند آلودگی، آلودگی متقاطع، اختلاط محصولات و خطاهای فرآیندی است.
اتاق تمیز یکی از ابزارهای مهم برای کنترل این ریسک‌هاست. با این حال، GMP به این معنی نیست که برای همه پروژه‌ها یک اتاق با یک کلاس تمیزی مشخص طراحی شود. سطح کنترل موردنیاز باید بر اساس نوع محصول، فرآیند تولید، میزان حساسیت محصول به آلودگی و ریسک‌های موجود تعیین شود.
بنابراین طراحی اتاق تمیز باید از فرآیند و ریسک شروع شود، نه صرفاً از انتخاب یک کلاس ISO.
بیشتر بخوانید | نقش فیلترهای هپا در اتاق تمیز
مهم‌ترین اصول طراحی اتاق تمیز مطابق GMP
طراحی یک کلین‌روم GMP معمولاً مجموعه‌ای از بخش‌های به‌هم‌پیوسته است. مهم‌ترین آنها عبارت‌اند از:
- طراحی معماری و جانمایی فضاها
- طراحی HVAC
- کنترل اختلاف فشار
- کنترل جریان هوا
- انتخاب سیستم فیلتراسیون
- کنترل دما و رطوبت
- طراحی مسیر ورود و خروج افراد
- طراحی مسیر انتقال مواد
- انتخاب متریال و سطوح داخلی
- کنترل آلودگی و آلودگی متقاطع
- قابلیت نظافت و ضدعفونی
- Qualification و Validation
- طراحی سیستم مانیتورینگ محیطی
این موارد باید از ابتدا با یکدیگر هماهنگ شوند. WHO نیز تأکید می‌کند که طراحی HVAC باید با طراحی معماری ساختمان هماهنگ باشد، زیرا محل Airlockها، درها، فضاهای واسط و چیدمان اتاق‌ها بر فشار، جریان هوا و کنترل آلودگی تأثیر می‌گذارند.
بیشتر بخوانید | تست نشتی فیلتر هپا
۱. طراحی Layout اتاق تمیز
یکی از اولین مراحل طراحی، مشخص کردن Layout و ارتباط بین فضاهاست.
در یک مجموعه GMP نباید مسیر حرکت افراد و مواد بدون برنامه باشد. مسیرها باید به‌گونه‌ای طراحی شوند که احتمال ورود آلودگی به مناطق تمیز یا انتقال آلودگی بین فرآیندها کاهش پیدا کند.
در طراحی Layout باید موارد زیر بررسی شوند:
- ورودی و خروجی کارکنان
- مسیر انتقال مواد اولیه
- مسیر خروج محصول
- محل Airlock
- محل Gowning
- انبارها
- اتاق‌های تولید
- اتاق‌های شست‌وشو
- فضاهای خدماتی
- اتاق‌های پشتیبان
- ارتباط بین مناطق با درجات مختلف پاکیزگی
در فرآیند طراحی باید از ایجاد مسیرهایی که باعث عبور غیرضروری افراد یا مواد از مناطق حساس می‌شوند جلوگیری شود.
بیشتر بخوانید | هواساز هایژنیک
۲. طراحی HVAC در اتاق تمیز GMP
HVAC یکی از مهم‌ترین بخش‌های اتاق تمیز است و نقش مستقیمی در کنترل شرایط محیطی دارد.
سیستم HVAC می‌تواند وظایفی مانند موارد زیر را بر عهده داشته باشد:
- تأمین هوای تمیز
- فیلتراسیون هوا
- کنترل دما
- کنترل رطوبت
- کنترل فشار
- ایجاد جریان هوای مناسب
- کنترل نرخ تعویض هوا
- جلوگیری از ورود هوای آلوده
WHO تأکید می‌کند که HVAC باید از همان مراحل اولیه طراحی کارخانه و ساختمان مورد توجه قرار گیرد، زیرا انتخاب AHU، سطوح فیلتراسیون، فشار، اختلاف فشار، جریان هوا و شرایط دما و رطوبت با طراحی معماری ارتباط مستقیم دارند.
بنابراین طراحی HVAC نباید پس از نهایی شدن معماری به پروژه اضافه شود.
بیشتر بخوانید | تفاوت فیلتر اولپا با هپا
۳. اختلاف فشار در اتاق تمیز
Pressure Differential یکی از ابزارهای مهم برای کنترل حرکت آلودگی بین فضاهاست.
در بسیاری از محیط‌های تولیدی، اتاق‌های تمیز نسبت به مناطق با پاکیزگی کمتر در فشار بالاتری قرار می‌گیرند تا جریان هوا از منطقه تمیزتر به سمت منطقه کم‌تمیزتر حرکت کند.
به این ترتیب، هنگام باز شدن در یا وجود مسیر ارتباطی، احتمال ورود هوای آلوده به فضای تمیز کاهش پیدا می‌کند.
WHO نیز جلوگیری از نفوذ هوای فیلترنشده و طراحی مناسب Pressure Cascade را از موضوعات مهم طراحی HVAC می‌داند.
البته جهت و مقدار فشار باید بر اساس فرآیند و ریسک تعیین شود. برای محصولاتی که دارای مواد خطرناک یا آلاینده هستند، ممکن است نیاز به شرایط فشار متفاوتی وجود داشته باشد.
۴. طراحی Airlock و Gowning Room
ورود افراد یکی از منابع مهم ورود آلودگی به اتاق تمیز است. به همین دلیل در طراحی GMP، مسیر ورود کارکنان باید کنترل‌شده باشد.
Airlock فضای واسطی است که بین دو محیط با شرایط متفاوت قرار می‌گیرد و می‌تواند به کنترل انتقال آلودگی کمک کند.
همچنین Gowning Room برای پوشیدن لباس مخصوص ورود به محیط تمیز استفاده می‌شود.
طراحی این فضاها باید با مواردی مانند:
- مسیر حرکت کارکنان
- سطح پاکیزگی مناطق
- اختلاف فشار
- تعداد افراد
- نوع لباس
- فرآیند ورود و خروج
هماهنگ باشد.
۵. انتخاب فیلتر و HEPA در اتاق تمیز
فیلتراسیون یکی از اجزای کلیدی HVAC است.
در بسیاری از اتاق‌های تمیز، از HEPA Filter برای حذف ذرات بسیار ریز از جریان هوای ورودی استفاده می‌شود. با این حال، انتخاب فیلتر باید بر اساس طراحی سیستم، نوع فرآیند و سطح پاکیزگی موردنیاز انجام شود.
وجود HEPA به‌تنهایی به معنی GMP بودن یک اتاق تمیز نیست.
عملکرد سیستم باید پس از نصب نیز بررسی و تأیید شود. در الزامات WHO برای Qualification اتاق تمیز، Installed Filter Leakage Test و Filter Integrity Testing از آزمون‌های مرتبط با Qualification معرفی شده‌اند.
بیشتر بخوانید | فیلتر هپا
۶. کنترل جریان هوا
نحوه حرکت هوا در اتاق تمیز به اندازه میزان فیلتراسیون اهمیت دارد.
در مناطق حساس ممکن است از Unidirectional Airflow استفاده شود؛ در حالی که در سایر فضاها جریان هوای غیر یک‌طرفه می‌تواند مناسب باشد.
در طراحی باید مشخص شود:
- هوا از کجا وارد می‌شود؟
- از چه مسیری حرکت می‌کند؟
- از کجا خارج می‌شود؟
- آیا نقطه‌ای با جریان ضعیف ایجاد می‌شود؟
- آیا جریان هوا می‌تواند آلودگی را از یک فرآیند به فرآیند دیگر منتقل کند؟
در محیط‌های استریل، WHO بر انجام مطالعات Airflow Visualization تأکید دارد و نتایج این مطالعات باید در طراحی و برنامه پایش محیطی مورد توجه قرار گیرد.
۷. انتخاب کلاس تمیزی
یکی از اشتباهات رایج در طراحی کلین‌روم این است که ابتدا یک کلاس تمیزی انتخاب شود و سپس تمام طراحی بر اساس آن انجام شود.
در طراحی GMP، کلاس پاکیزگی باید با توجه به نوع محصول، فرآیند و ریسک آلودگی تعیین شود.
برای مثال، نیاز یک فضای تولید داروی استریل با یک فضای بسته‌بندی یا یک محیط تولید محصول غیر استریل یکسان نیست.
استانداردهای سری ISO 14644 می‌توانند برای طبقه‌بندی و کنترل پاکیزگی هوا مورد استفاده قرار گیرند، اما الزامات GMP و به‌خصوص الزامات مربوط به محصولات استریل باید در کنار استانداردهای ISO بررسی شوند.
WHO نیز اشاره می‌کند که سطح پاکیزگی موردنیاز باید با توجه به محصولات تولیدشده، فرآیند و حساسیت محصول به آلودگی تعیین شود.

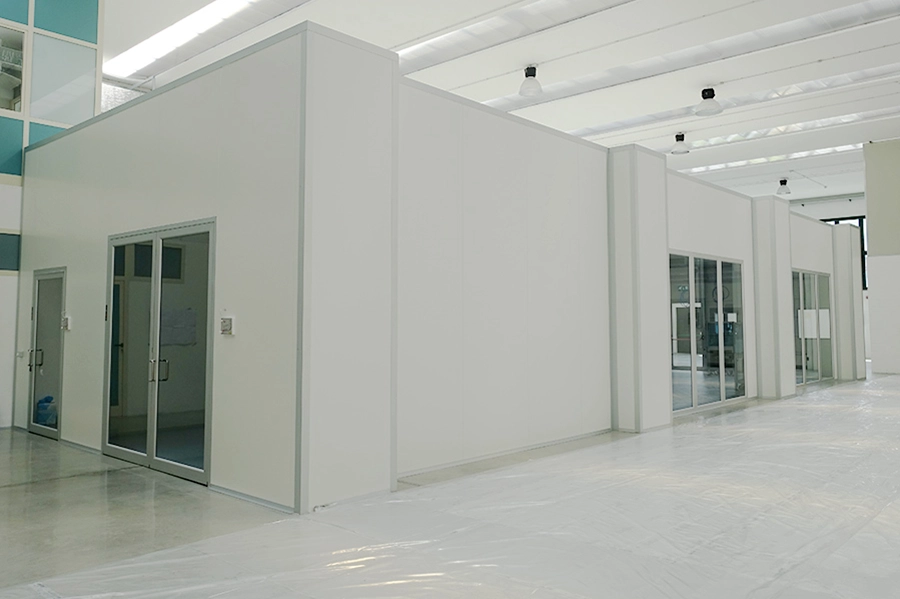

۸. طراحی سطوح داخلی اتاق تمیز
تمام سطوح داخل کلین‌روم باید با توجه به قابلیت نظافت و کنترل آلودگی انتخاب شوند.
ویژگی‌های مهم سطوح داخلی عبارت‌اند از:
- صاف بودن
- قابلیت شست‌وشو
- مقاومت مناسب در برابر مواد شوینده و ضدعفونی‌کننده
- حداقل محل تجمع آلودگی
- عدم ایجاد درز و شکاف غیرضروری
- مقاومت مناسب در برابر شرایط محیطی و فرآیند
در طراحی اتاق تمیز باید تا حد امکان از گوشه‌ها، درزها و جزئیاتی که نظافت آنها دشوار است جلوگیری شود.
۹. کنترل دما و رطوبت
کنترل Temperature و Relative Humidity تنها برای راحتی کارکنان نیست.
دما و رطوبت می‌توانند بر محصول، تجهیزات، فرآیند و شرایط محیطی اثر بگذارند.
بنابراین محدوده مناسب باید بر اساس نیاز فرآیند تعیین شود.
WHO نیز در دستورالعمل HVAC خود تأکید می‌کند که دما، رطوبت نسبی و تهویه باید به‌گونه‌ای باشند که بر کیفیت محصول، شرایط نگهداری یا عملکرد تجهیزات اثر نامطلوب نگذارند.
بیشتر بخوانید | نقش فیلترهای هپا در اتاق تمیز
۱۰. طراحی برای جلوگیری از Cross Contamination
یکی از اهداف اصلی GMP، جلوگیری از Cross Contamination است.
آلودگی متقاطع زمانی رخ می‌دهد که ماده، ذره، میکروارگانیسم یا محصول از یک فرآیند یا محیط به محیط یا محصول دیگر منتقل شود.
برای کاهش این ریسک می‌توان از راهکارهایی مانند موارد زیر استفاده کرد:
- جداسازی فضاها
- طراحی مناسب مسیر مواد
- کنترل فشار
- طراحی مناسب HVAC
- استفاده از Airlock
- کنترل ورود و خروج کارکنان
- استفاده از سیستم‌های مناسب انتقال مواد
- تفکیک فرآیندهای ناسازگار
WHO نیز کنترل آلودگی و آلودگی متقاطع را از ملاحظات اصلی طراحی HVAC در محیط‌های دارویی معرفی می‌کند.
Qualification اتاق تمیز چیست؟
بعد از طراحی و اجرای اتاق تمیز، باید مشخص شود که سیستم واقعاً مطابق مشخصات طراحی‌شده عمل می‌کند.
این مرحله با Cleanroom Qualification ارتباط دارد.
بر اساس راهنمای WHO برای محصولات استریل، Qualification اتاق تمیز و تجهیزات هوای تمیز می‌تواند شامل آزمون‌هایی مانند موارد زیر باشد:
- تست نشتی و Integrity فیلتر
- تست حجم و سرعت جریان هوا
- تست اختلاف فشار
- تست جهت جریان هوا
- Airflow Visualization
- تست آلودگی میکروبی هوا و سطوح
- تست دما
- تست رطوبت نسبی
- Recovery Test
- Containment Leakage Test در موارد مرتبط
بنابراین Qualification صرفاً اندازه‌گیری تعداد ذرات نیست.
تفاوت Qualification با Environmental Monitoring
این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.
Qualification برای تأیید عملکرد و انطباق سیستم با مشخصات تعیین‌شده انجام می‌شود.
در مقابل، Environmental Monitoring برای پایش شرایط محیط در زمان بهره‌برداری و شناسایی تغییرات احتمالی مورد استفاده قرار می‌گیرد.
WHO نیز به‌صراحت تأکید می‌کند که Qualification اتاق تمیز باید از Operational Environmental Monitoring تفکیک شود.
طراحی اتاق تمیز GMP از کجا شروع می‌شود؟
یک پروژه اصولی بهتر است با این مراحل پیش برود:
مرحله اول: شناخت فرآیند
ابتدا باید مشخص شود چه محصولی تولید می‌شود، فرآیند چگونه انجام می‌شود و چه نقاطی در برابر آلودگی حساس هستند.
مرحله دوم: ارزیابی ریسک
ریسک‌های مربوط به آلودگی، Cross Contamination، کارکنان، مواد، تجهیزات و جریان هوا شناسایی می‌شوند.
مرحله سوم: طراحی Layout
بر اساس فرآیند و ریسک، فضاها، مسیر افراد و مواد و ارتباط اتاق‌ها طراحی می‌شوند.
مرحله چهارم: طراحی HVAC
پس از مشخص شدن نیازهای محیط، سیستم تهویه، فیلتراسیون، فشار، جریان هوا، دما و رطوبت طراحی می‌شود.
مرحله پنجم: انتخاب تجهیزات و متریال
فیلترها، تجهیزات تهویه، درها، پنل‌ها، کف، سقف و سایر اجزا انتخاب می‌شوند.
مرحله ششم: اجرا و تست
پس از اجرا، سیستم تحت آزمون‌ها و Qualificationهای لازم قرار می‌گیرد.
مرحله هفتم: بهره‌برداری و مانیتورینگ
پس از تأیید عملکرد، برنامه Environmental Monitoring و نگهداری دوره‌ای اجرا می‌شود.
اشتباهات رایج در طراحی اتاق تمیز GMP
برخی اشتباهات می‌توانند عملکرد کل سیستم را تحت تأثیر قرار دهند:
انتخاب کلاس تمیزی بدون بررسی فرآیند:
کلاس اتاق باید بر اساس نیاز واقعی فرآیند و ریسک تعیین شود.
طراحی HVAC پس از معماری:
HVAC و معماری باید از ابتدا با یکدیگر هماهنگ باشند.
تمرکز صرف بر HEPA:
وجود فیلتر مناسب بدون طراحی صحیح جریان هوا، فشار و Layout تضمین‌کننده عملکرد کلین‌روم نیست.
نادیده گرفتن مسیر افراد و مواد:
رفت‌وآمد نامناسب می‌تواند منبع مهمی برای ورود و انتقال آلودگی باشد.
عدم توجه به Qualification:
اتاق تمیز پس از ساخت باید با آزمون‌های مناسب عملکردی ارزیابی شود.
نداشتن برنامه مانیتورینگ:
کنترل اتاق تمیز نباید با پایان ساخت و Qualification متوقف شود.
طراحی اتاق تمیز GMP با رویکرد مهندسی
طراحی یک کلین‌روم استاندارد باید به‌عنوان یک سیستم یکپارچه دیده شود. معماری، HVAC، فیلتراسیون، فشار، جریان هوا، سطوح، مسیر کارکنان و مواد و سیستم مانیتورینگ همگی روی عملکرد نهایی محیط اثر می‌گذارند.
به همین دلیل، یک طراحی موفق صرفاً به انتخاب پنل و فیلتر یا تعیین یک کلاس ISO محدود نمی‌شود؛ بلکه باید از مرحله شناخت فرآیند و ارزیابی ریسک آغاز شود و تا Qualification، بهره‌برداری و پایش محیط ادامه پیدا کند.
اتاق تمیز اکیاس
اتاق تمیز اکیاس با رویکرد مهندسی و متناسب با نیاز هر پروژه، در زمینه طراحی و اجرای محیط‌های کنترل‌شده فعالیت می‌کند. در طراحی کلین‌روم‌های اکیاس، عواملی مانند فرآیند تولید، سطح پاکیزگی موردنیاز، سیستم HVAC، فیلتراسیون، اختلاف فشار، مسیر جریان هوا، کنترل آلودگی و الزامات Qualification در کنار یکدیگر مورد توجه قرار می‌گیرند. هدف از این رویکرد، ایجاد محیطی است که علاوه بر انطباق با الزامات فنی و استانداردهای مرتبط، امکان کنترل پایدار شرایط محیطی و بهره‌برداری مناسب از اتاق تمیز را فراهم کند.
جمع‌بندی
طراحی اتاق تمیز مطابق استاندارد GMP یک فرآیند چندمرحله‌ای است که باید بر اساس نوع محصول، فرآیند تولید و ارزیابی ریسک انجام شود.
در این طراحی، مواردی مانند Layout، HVAC، HEPA، اختلاف فشار، جریان هوا، کلاس پاکیزگی، دما و رطوبت، مسیر حرکت کارکنان و مواد، سطوح داخلی، کنترل آلودگی و Qualification باید به‌صورت یک سیستم یکپارچه در نظر گرفته شوند.
GMP همچنین تنها به طراحی اولیه محدود نیست. پس از ساخت و Qualification، عملکرد اتاق تمیز باید در طول بهره‌برداری نیز با برنامه‌های مناسب پایش و نگهداری شود. به همین دلیل، طراحی صحیح نقطه شروع یک چرخه مستمر از طراحی، اجرا، Qualification، Monitoring و بهبود است.
