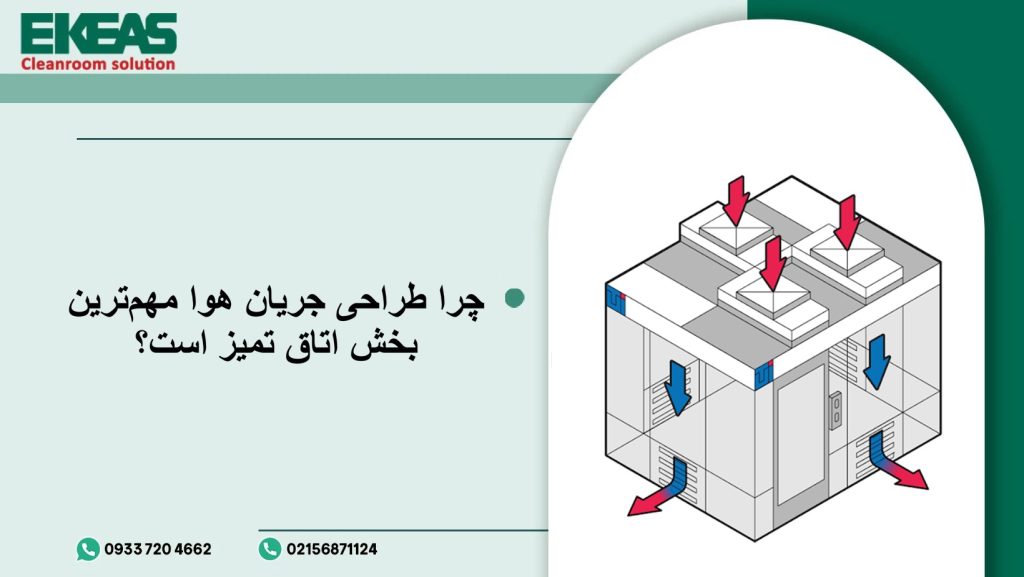

وقتی صحبت از اتاق تمیز (Cleanroom) میشود، بسیاری از افراد ابتدا به دیوارهای ساندویچ پانلی، فیلترهای HEPA، تجهیزات کنترلی یا ظاهر کاملاً مرتب این فضا فکر میکنند؛ اما مهمترین عاملی که عملکرد واقعی یک اتاق تمیز را تعیین میکند، چیزی است که دیده نمیشود: جریان هوا.
جریان هوا در اتاق تمیز نقش اصلی را در کنترل ذرات معلق، جلوگیری از انتشار آلودگی، حفظ فشار محیط، تأمین شرایط استاندارد تولید و ایجاد یک فضای پایدار ایفا میکند. حتی اگر بهترین تجهیزات، فیلترهای پیشرفته و مصالح استاندارد در یک کلین روم استفاده شود، اما طراحی جریان هوا بهدرستی انجام نشده باشد، آن فضا نمیتواند الزامات یک اتاق تمیز استاندارد را برآورده کند.
به همین دلیل، مهندسان طراحی سیستم تهویه (HVAC) بخش قابل توجهی از فرآیند طراحی اتاق تمیز را به بررسی مسیر حرکت هوا، سرعت جریان، تعداد تعویض هوا و نحوه تخلیه آلایندهها اختصاص میدهند.
در این مقاله بررسی میکنیم که چرا طراحی جریان هوا مهمترین بخش اتاق تمیز است، چه انواعی دارد، چگونه طراحی میشود و چه عواملی روی عملکرد آن تأثیر میگذارند.
جریان هوا در اتاق تمیز چیست؟
جریان هوا در اتاق تمیز به نحوه ورود، حرکت و خروج هوا در یک فضای کنترلشده گفته میشود. هدف اصلی این جریان، انتقال ذرات آلاینده از محیط کار و جلوگیری از تجمع آنها در نقاط حساس است.
در یک اتاق تمیز، هوا پس از عبور از فیلترهای مخصوص مانند فیلتر هپا یا ULPA وارد محیط میشود. این هوا باید با الگوی مشخصی حرکت کند تا ذرات تولیدشده توسط افراد، تجهیزات یا فرآیند تولید را جمعآوری کرده و از طریق مسیرهای خروجی از محیط خارج کند.
بر خلاف فضاهای معمولی، در کلین روم نمیتوان حرکت هوا را به شکل تصادفی رها کرد. کوچکترین تغییر در مسیر جریان میتواند باعث ایجاد نقاط مرده، تجمع ذرات و افزایش احتمال آلودگی شود.

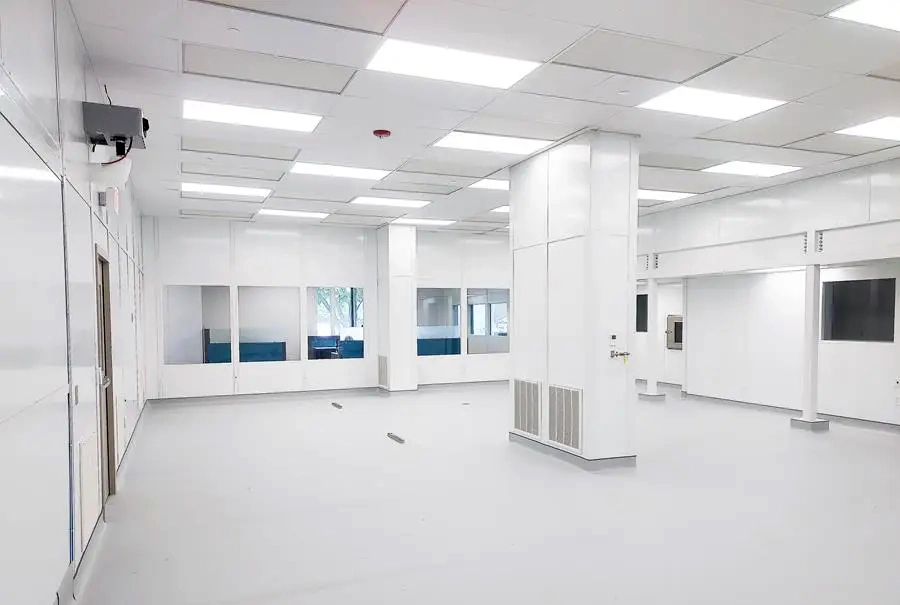

چرا جریان هوا مهمترین بخش اتاق تمیز است؟
۱. کنترل ذرات معلق و آلودگی
مهمترین هدف یک اتاق تمیز، کنترل میزان ذرات موجود در هوا است. انسان، تجهیزات، مواد اولیه و حتی اصطکاک بین قطعات میتوانند میلیونها ذره کوچک تولید کنند.
طراحی صحیح جریان هوا باعث میشود:
- ذرات به سمت مناطق حساس حرکت نکنند
- آلودگیها در یک نقطه تجمع پیدا نکنند
- ذرات از مسیر مشخصی خارج شوند
- کیفیت هوای محیط ثابت باقی بماند
در واقع، جریان هوا مانند یک سیستم حملونقل عمل میکند که ذرات ناخواسته را از محیط حذف میکند.
بیشتر بخوانید | فیلتر هوا اتاق تمیز
۲. جلوگیری از آلودگی متقاطع
در صنایعی مانند داروسازی، تجهیزات پزشکی و صنایع غذایی، جلوگیری از انتقال آلودگی بین بخشهای مختلف اهمیت بسیار زیادی دارد.
برای مثال، اگر جریان هوا در یک کارخانه دارویی بهدرستی طراحی نشده باشد، ممکن است ذرات یا مواد یک بخش وارد بخش دیگر شوند و باعث آلودگی محصول شوند.
به همین دلیل، طراحی جریان هوا باید با در نظر گرفتن موارد زیر انجام شود:
- مسیر حرکت کارکنان
- مسیر انتقال مواد اولیه
- تفاوت فشار اتاقها
- حساسیت هر بخش
- محل ورود و خروج هوا
۳. حفظ فشار مناسب در اتاق تمیز
یکی از کاربردهای مهم طراحی جریان هوا، ایجاد اختلاف فشار کنترلشده بین فضاهای مختلف است.
معمولاً:
- اتاقهای تمیز با فشار مثبت از ورود هوای آلوده جلوگیری میکنند.
- اتاقهای دارای مواد خطرناک یا آلاینده ممکن است با فشار منفی طراحی شوند.
برای مثال، در یک محیط داروسازی، هوای اتاق با کلاس بالاتر باید به سمت اتاقهای با کلاس پایینتر حرکت کند، نه برعکس.
این موضوع تنها با طراحی دقیق سیستم HVAC امکانپذیر است.
انواع جریان هوا در اتاق تمیز
بهطور کلی، جریان هوا در کلین روم به دو نوع اصلی تقسیم میشود:
جریان هوای یکطرفه (Unidirectional Airflow)
در این روش، هوا با سرعت و جهت مشخص از یک سطح وارد شده و بهصورت یکنواخت به سمت خروجی حرکت میکند.
این نوع جریان معمولاً در محیطهایی استفاده میشود که حساسیت بسیار بالایی دارند.
مانند:
- صنایع دارویی استریل
- آزمایشگاههای حساس
- تولید تجهیزات پزشکی پیشرفته
- صنایع نیمههادی
مزایای جریان یکطرفه:
- کنترل بهتر ذرات
- کاهش احتمال تجمع آلودگی
- ایجاد محیط بسیار پایدار
بیشتر بخوانید | نقش فیلتر هپا در اتاق تمیز تجهیزات پزشکی
جریان هوای غیر یکطرفه (Non-Unidirectional Airflow)
در این سیستم، هوا پس از ورود به اتاق با هوای موجود مخلوط میشود و سپس از طریق خروجیها خارج میشود.
این روش در بسیاری از اتاقهای تمیز با کلاسهای پایینتر استفاده میشود.
مزایا:
- هزینه اجرایی کمتر
- مصرف انرژی پایینتر
- مناسب برای بسیاری از کاربردهای صنعتی
نقش فیلترهای HEPA در جریان هوا
فیلترهای HEPA یکی از مهمترین اجزای سیستم جریان هوا هستند.
این فیلترها توانایی حذف درصد بسیار بالایی از ذرات معلق موجود در هوا را دارند.
اما نکته مهم این است که:
وجود فیلتر HEPA بهتنهایی یک اتاق تمیز ایجاد نمیکند.
اگر هوا پس از عبور از فیلتر مسیر درستی نداشته باشد، ذرات دوباره در محیط پخش میشوند. به همین دلیل، طراحی مسیر حرکت هوا باید همراه با انتخاب صحیح فیلتر انجام شود.
تأثیر سرعت هوا در عملکرد اتاق تمیز
سرعت هوا یکی از پارامترهای مهم در طراحی کلین روم است.
اگر سرعت هوا بیش از حد باشد:
- مصرف انرژی افزایش پیدا میکند
- باعث ایجاد آشفتگی میشود
- ممکن است ذرات را دوباره در محیط پخش کند
اگر سرعت هوا کمتر از مقدار استاندارد باشد:
- حذف ذرات کاهش پیدا میکند
- احتمال تجمع آلودگی افزایش مییابد
بنابراین، سرعت جریان هوا باید بر اساس کلاس اتاق تمیز، فرآیند کاری و استانداردهای مربوطه تعیین شود.

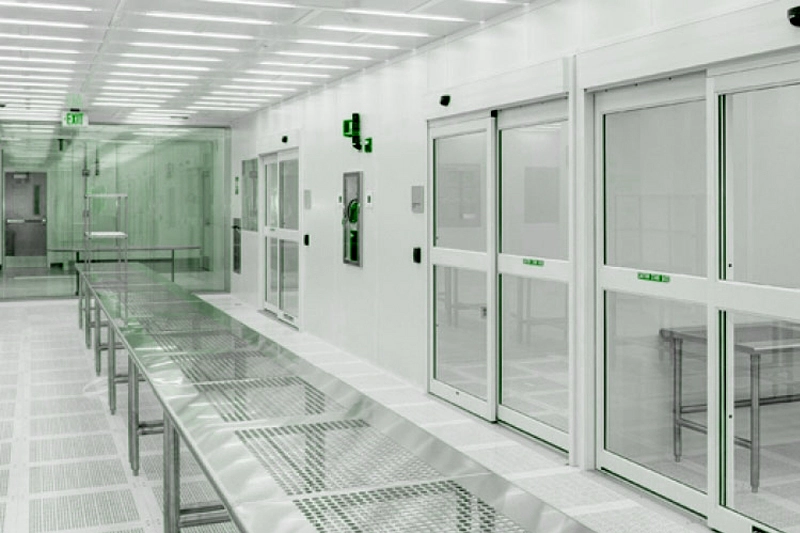

تعداد تعویض هوا (Air Change Rate) چیست؟
یکی از معیارهای مهم طراحی جریان هوا، تعداد دفعات تعویض هوای اتاق در یک ساعت است که با نام ACH (Air Changes per Hour) شناخته میشود.
این مقدار نشان میدهد در هر ساعت چه میزان هوای تازه وارد محیط شده و هوای آلوده جایگزین میشود.
عوامل مؤثر بر ACH:
- کلاس اتاق تمیز
- تعداد افراد حاضر
- میزان تولید ذرات
- نوع فرآیند
- تجهیزات موجود
انتخاب اشتباه تعداد تعویض هوا میتواند باعث کاهش عملکرد کل سیستم شود.
عوامل مؤثر در طراحی جریان هوا
برای طراحی صحیح جریان هوا باید عوامل مختلفی بررسی شوند:
- نوع فرآیند کاری: فرآیندهای مختلف نیازمند سطح متفاوتی از کنترل آلودگی هستند.
- تعداد افراد: انسان یکی از بزرگترین منابع تولید ذرات است.
- چیدمان تجهیزات: تجهیزات نباید مسیر جریان هوا را مسدود کنند.
- مسیر ورود و خروج: محل دربها، Airlock و Pass Box تأثیر زیادی روی جریان هوا دارند.
- اختلاف فشار: فشار بین اتاقها باید مطابق طراحی کنترل شود.
بیشتر بخوانید| فیلتر هپا در صنایع داروسازی
اشتباهات رایج در طراحی جریان هوا
برخی خطاهای رایج عبارتاند از:
- طراحی سیستم تهویه بدون بررسی فرآیند تولید
- انتخاب نادرست محل دریچههای ورود و خروج هوا
- بیتوجهی به مسیر حرکت کارکنان
- عدم انجام شبیهسازی جریان هوا
- کمبود دریچههای برگشت هوا
- عدم بررسی نقاط مرده
- تغییر چیدمان تجهیزات بدون بررسی اثر آن روی جریان هوا
تست جریان هوا در اتاق تمیز
پس از اجرای سیستم، عملکرد جریان هوا باید بررسی شود.
برخی تستهای مهم عبارتاند از:
- تست دود (Smoke Test): برای مشاهده مسیر واقعی حرکت هوا و شناسایی نقاط مشکلدار استفاده میشود.
- تست سرعت هوا: سرعت جریان در نقاط مختلف اندازهگیری میشود.
- تست حجم هوا: مقدار هوای ورودی و خروجی بررسی میشود.
- تست بازیابی (Recovery Test): زمان مورد نیاز برای بازگشت شرایط محیط به حالت استاندارد پس از ایجاد آلودگی بررسی میشود.
نقش CFD در طراحی جریان هوا
امروزه بسیاری از پروژههای پیشرفته اتاق تمیز قبل از اجرا با استفاده از شبیهسازی CFD بررسی میشوند.
CFD یا Computational Fluid Dynamics امکان بررسی موارد زیر را فراهم میکند:
- مسیر حرکت هوا
- نقاط تجمع ذرات
- تأثیر تجهیزات روی جریان
- بهترین محل نصب دریچهها
استفاده از این فناوری باعث کاهش خطاهای طراحی و افزایش اطمینان از عملکرد نهایی اتاق تمیز میشود.
ارتباط جریان هوا با استانداردهای اتاق تمیز
استانداردهایی مانند ISO 14644 و الزامات GMP تأکید زیادی بر کنترل جریان هوا دارند.
این استانداردها پارامترهایی مانند:
- تعداد ذرات
- فشار هوا
- سرعت جریان
- تعداد تعویض هوا
- شرایط محیطی
را برای کلاسهای مختلف اتاق تمیز مشخص میکنند.
بیشتر بخوانید| جریان هوا در اتاق تمیز
چگونه یک جریان هوای مناسب برای اتاق تمیز طراحی کنیم؟
برای داشتن یک سیستم استاندارد باید مراحل زیر انجام شود:
- تعیین کلاس مورد نیاز اتاق تمیز
- بررسی فرآیند کاری
- مشخص کردن منابع تولید آلودگی
- انتخاب نوع جریان هوا
- طراحی سیستم HVAC
- تعیین محل دریچههای ورود و خروج
- انتخاب فیلترهای مناسب
- شبیهسازی و بررسی عملکرد
- اجرای تستهای نهایی
- اعتبارسنجی سیستم
جمعبندی
طراحی جریان هوا را میتوان قلب یک اتاق تمیز دانست. تمام اجزای دیگر مانند فیلترهای HEPA، ساندویچ پانلها، تجهیزات کنترلی و سیستم تهویه زمانی عملکرد مطلوب خواهند داشت که جریان هوا بهدرستی طراحی و اجرا شده باشد.
یک جریان هوای استاندارد باعث کنترل ذرات، جلوگیری از آلودگی متقاطع، حفظ فشار مناسب و افزایش کیفیت فرآیند تولید میشود. در مقابل، طراحی اشتباه جریان هوا میتواند حتی پیشرفتهترین تجهیزات اتاق تمیز را ناکارآمد کند.
به همین دلیل، در اجرای یک کلین روم حرفهای، طراحی جریان هوا باید از اولین مراحل پروژه مورد توجه قرار گیرد و توسط متخصصان حوزه HVAC و اتاق تمیز بر اساس استانداردهای بینالمللی انجام شود.
